CT1001



PSR ACDC CHIP

CT1001SA



产品简介

CT1001SA中科无线半导体自主研发的一款高精度原边反馈ACDC控制芯片无需光耦和TL431器件即可实现±4%精度的恒压输出和±4%精度的恒流输出输出恒流值受CS引脚的电阻值调节,与主级感量无关。内置可调整的线损补偿功能,可根据需要得到良好的负载调整率。内置FB电阻开短路保护,CS电阻开短路保护,VDD过压保护、输出过压保护,输出短路保护和过温保护等多种保护功能,保证芯片安全可靠的工作。

产品优势

1采用原边反馈结构,无需光耦和TL431器件

2±4%的恒压和恒流精度

3、待机功耗可小于75mW,满足六级能耗标准

4、可调整的线损补偿功能

5、完善的保护机,高可靠性

技术配置与性能

品名称

PSR ACDC chip



CT1001SA

封装尺寸

SOP84.9mm×3.9mm

恒压恒流精度

±4%

工作频率

250Hz-90kHz

启动电流

2uA

工作电流

600uA

最大线损补偿电流

50uA

CS参考门限

500mV

工作温度

-40℃~+150

电源电压

4V28V

应用领域

适用于低功率交流/直流离线SMPS,如手机相机等数码产品充电器,路由器等小功率产品适配器等

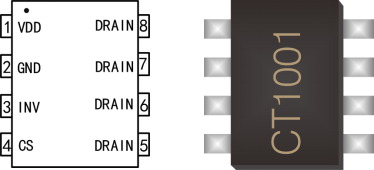

产品效果图

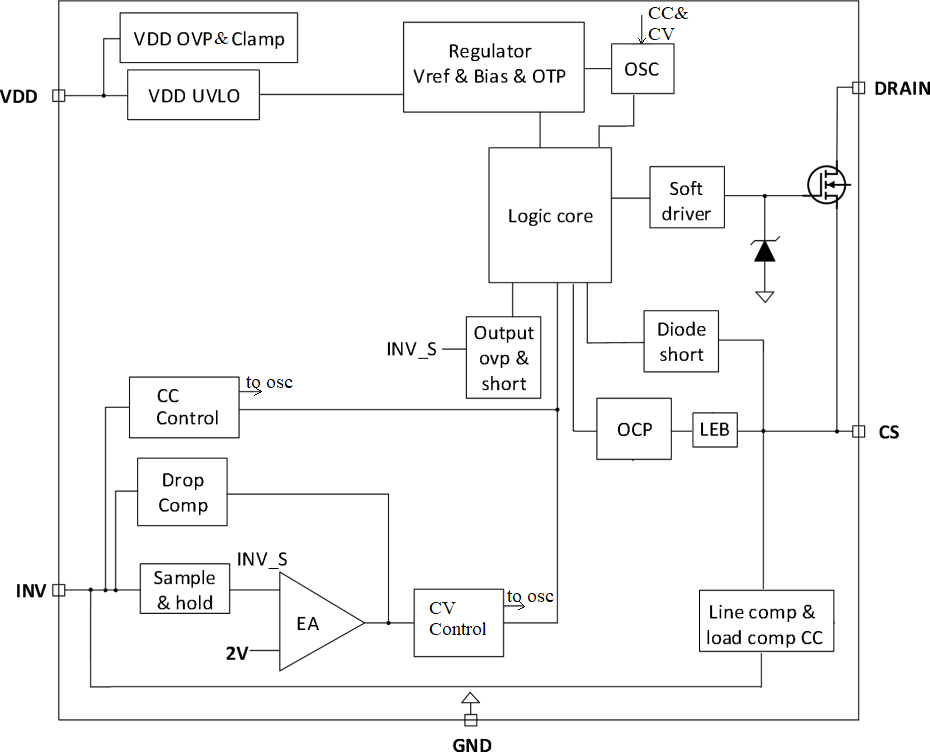

功能框图


解决方案
